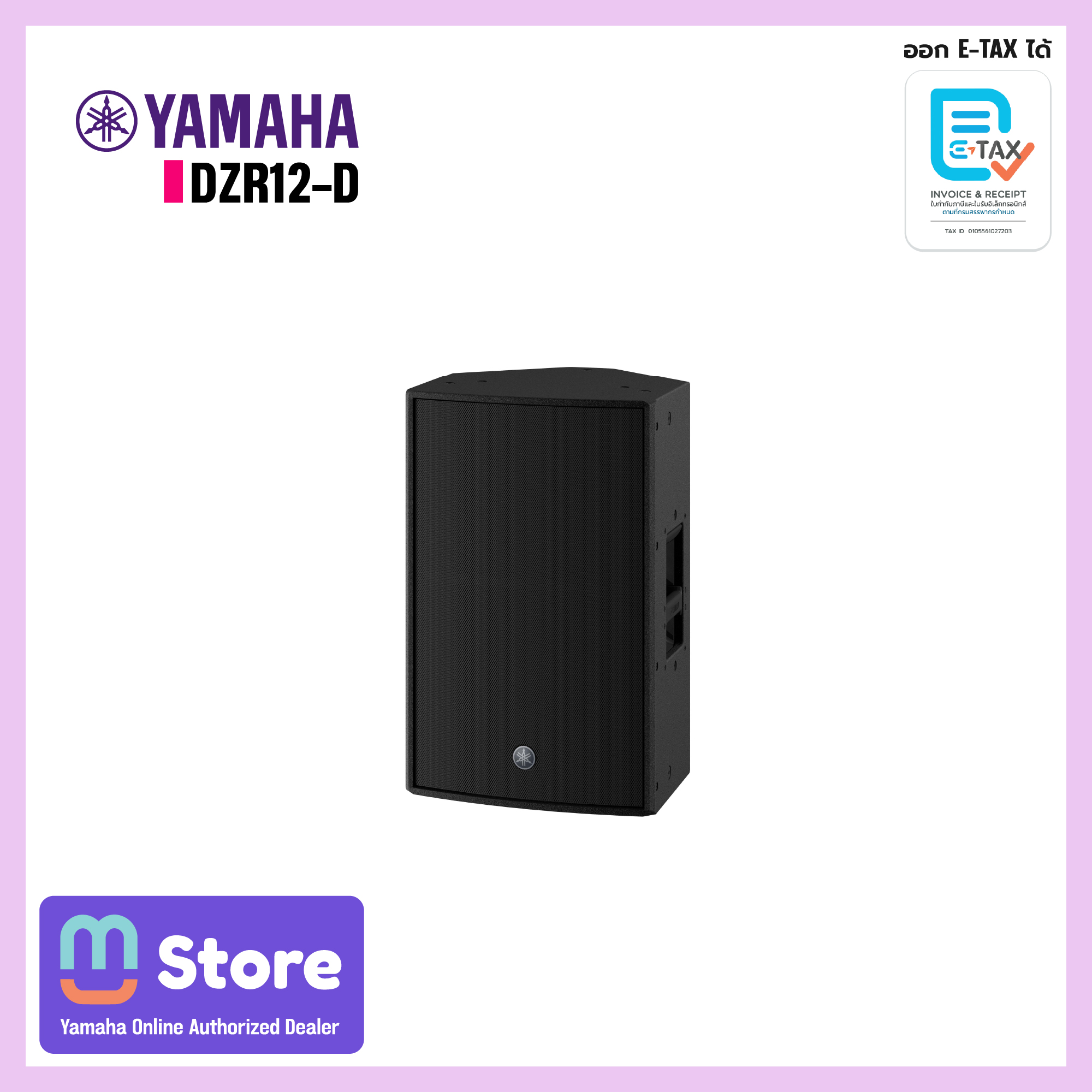

Yamaha DZR12-D

Yamaha DZR12-D

Power and Performance. Integrated.

Yamaha DSP: Intelligent Processing for Consistent Clarity and Power

Advanced FIR-X Tuning

หน่วยประมวลผล DSP 96kHz จะมอบกำลังขับ DZR ที่ทรงพลังเพื่อให้ได้เสียงที่มีความละเอียดสูงอย่างแท้จริงที่มีความหน่วงต่ำมาก ฟังก์ชัน FIR-X Tuning ขั้นสูงที่ Yamaha คิดค้นและพัฒนาขึ้นมาใหม่นี้จะช่วยยกระดับฟังก์ชัน FIR-X tuning ซึ่งเป็นเอกสิทธิ์เฉพาะของ Yamaha ขึ้นไปอีกขั้นโดยใช้วงจรกรอง FIR ที่มีเฟสเป็นแบบเชิงเส้นสำหรับ Crossover Network และ EQ ที่เหมาะสม การใช้งานวงจรกรอง FIR จะช่วยให้การตอบสนองต่อความถี่ราบรื่นยิ่งขึ้นเพื่อความชัดเจนและซาวด์อิมเมจที่น่าทึ่งโดยปราศจากการผิดเพี้ยนของเฟส นอกจากนี้ยังมีฟังก์ชันการกรอง EQ ที่แม่นยำสำหรับการปรับเพื่อให้ได้ความชัดเจนและ SPL ที่ยอดเยี่ยมโดยไม่มีการขาดหายของสัญญาณ

หน้าจอ LCD ในตัวจะช่วยให้ผู้ใช้งานสามารถเข้าถึงฟังก์ชัน DSP ที่หลากหลายและโหลดพรีเซ็ต หรือทำการปรับ PEQ ที่แม่นยำ ปรับดีเลย์และการเชื่อมต่อได้อย่างง่ายดาย โดยสามารถบันทึกพรีเซ็ตผู้ใช้งานได้สูงสุด 8 รายการเพื่อบันทึกการปรับตั้งส่วนตัว หรือเลือกใช้งานค่าพรีเซ็ตจากโรงงานที่ต้องการเพื่อใช้งาน DZR และ DXS XLF ซีรีส์พร้อมกัน ผู้ใช้งานสามารถถ่ายโอนการตั้งค่าที่บันทึกไว้ไปยังแฟลชไดรฟ์ USB ได้อย่างสะดวกและง่ายดาย

D-CONTOUR

D-CONTOUR คือคอมเพรสเซอร์อัจฉริยะแบบหลายช่วงความถี่ที่ให้เสียง DZR ทรงพลังและสม่ำเสมอตลอดทุกระดับเอาต์พุต การตรวจสอบเอาต์พุตของแถบความถี่ในหลายๆ ช่วงและการคำนวณการปรับ EQ ของแต่ละช่วงให้เหมาะสมอยู่เสมอ ทำให้แม้เป็นเอาต์พุตเสียงสูงสุด ก็สามารถรักษาความคมชัดและเสียงดนตรีได้อย่างยอดเยี่ยม

D-CONTOUR มาพร้อมการตั้งค่าที่แตกต่างกัน 2 แบบ คือ โหมด FOH/MAIN และ MONITOR ซึ่งจะช่วยให้คุณสามารถปรับจูนเสียงได้ละเอียดยิ่งขึ้นเพื่อให้เหมาะกับการตั้งค่าระบบ PA ของคุณ นับเป็นองค์ประกอบที่สมบูรณ์แบบสำหรับดีไซน์ของตู้ลำโพง DZR โดยที่ในโหมด FOH/MAIN จะเพิ่มความถี่ต่ำเพื่อชดเชยเสียงย่าน Low End ซึ่งมักจะหายไปเมื่อติดตั้งลำโพงแบบแขวนหรือติดตั้งบนขาตั้ง โหมด MONITOR ถูกออกแบบมาอย่างสมบูรณ์แบบให้ใช้กับลำโพงมอนิเตอร์ตั้งพื้น โดยการควบคุมความถี่ต่ำซึ่งเพิ่มสูงขึ้นจากคุณสมบัติการสะท้อนของพื้น และปรับแถบความถี่ในช่วงต่างๆ ให้มีความสม่ำเสมอเพื่อให้คุณได้รับความคมชัดในการฟังเสียง โหมดทั้งสองนี้ผ่านการทดสอบฟังเสียงนับครั้งไม่ถ้วนจากวิศวกรเสียงผู้มีความเชี่ยวชาญเพื่อให้มั่นใจถึงเสียงที่สม่ำเสมอ ความผิดเพี้ยนต่ำ ที่ทุกระดับเอาต์พุต

DSP protection functions for maximum output and component longevity

หนึ่งในข้อดีของลำโพงแบบแอคทีฟก็คือ ทรานสดิวเซอร์และแอมป์นั้นสามารถปรับตั้งจนสมบูรณ์แบบได้เพื่อประสิทธิภาพการทำงานที่ยอดเยี่ยม ในช่วงของการพัฒนาผลิตภัณฑ์ DZR และ DXS XLF ซีรีส์ เราได้ตรวจวัดและทดสอบความแข็งแรงทนทานของทรานสดิวเซอร์แต่ละตัว รวมถึงเอาท์พุตแอมปลิฟลายเออร์เพื่อกำหนดค่า Limiter ที่ดีที่สุดสำหรับลำโพงแต่ละรุ่นโดยใช้การควบคุม DSP ที่มีความแม่นยำ ลำโพงของเรายังใช้ฟังก์ชันป้องกันแบบเดียวกันกับที่ใช้ในเพาเวอร์แอมป์ระดับไฮเอนด์ของเรา โดยฟังก์ชัน DSP ประสิทธิภาพสูงจะติดตามสถานะของภาคจ่ายไฟ เพาเวอร์แอมป์ ทรานสดิวเซอร์ และสัญญาณในขณะนั้นเพื่อให้การป้องกันแต่ละชิ้นส่วน รวมทั้งยืดอายุการใช้งานชิ้นส่วนอุปกรณ์ต่างๆ

The first Dante-equipped professional SR loudspeakers

ลำโพง DZR และซับวูฟเฟอร์ DXS XLF ทั้งหมดมาในรุ่น “D” ที่รองรับการใช้งาน Dante ซึ่งจะช่วยให้สามารถรวมระบบอัจฉริยะเข้ากับคอนโซลของ Yamaha และอุปกรณ์ Dante อื่นๆ ผ่านทาง Dante I/O (เข้า 2 ช่อง/ออก 2 ช่อง) และมี SRC (การแปลงอัตราสุ่มสัญญาณ ) ที่รองรับอุปกรณ์ 48 kHz การจัดการแพตช์จะทำได้ง่ายดายยิ่งขึ้นเมื่อใช้ดิจิตอลมิกเซอร์คอนโซล CL/QL ของ Yamaha ผ่านทางหน้าจออุปกรณ์ I/O ในขณะเดียวกัน ผู้ใช้งานคอนโซล TF จะสามารถเลือก Quick Config เพื่อการตั้งค่าและใช้งานระบบขยายเสียงที่มีความซับซ้อนได้อย่างรวดเร็ว สะดวกและง่ายดาย การใช้งาน I/O อนาล็อกร่วมกับ Dante I/O จะช่วยให้การเดินสายและการกำหนดค่าระบบมีความยืดหยุ่น ในขณะเดียวกัน ฟังก์ชัน break-IN และ break-OUT ของ Dante จะช่วยเพิ่มความยืดหยุ่นในการใช้งานโดยทำหน้าเปรียบเสมือนกล่อง I/O* นอกจากนี้ “ProVisionare Control” ซึ่งเป็นซอฟต์แวร์แผงควบคุมแบบกำหนดเองได้สำหรับ Windows และ “ProVisionare Touch” สำหรับ iPad นั้นยังรองรับการใช้งาน Dante ช่วยให้คุณสามารถควบคุมจัดการระบบขยายเสียงจากระยะไกลได้ง่ายดายยิ่งขึ้น

*ฟังก์ชันนี้รองรับการใช้งานเวอร์ชัน V1.2.2 หรือใหม่กว่า

การเชื่อมต่อ Dante เต็มรูปแบบ

การเชื่อมต่อแบบผสม

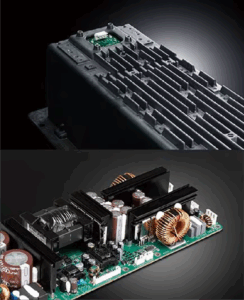

High power 2000W Class-D amplification

โมดูลแอมปลิฟายเออร์คลาส D ประสิทธิภาพสูงรุ่นใหม่นี้ให้กำลังขับถึง 2,000 วัตต์และระดับ SPL ถึง 143 dB แอมพลิฟายเออร์ทั้งหมดได้รับการคัดเลือกและปรับให้เหมาะสมกับทรานสดิวเซอร์ความถี่สูง กลาง (สำหรับ DZR315 เท่านั้น) และความถี่ต่ำของแบบฟูลเรนจ์ของ DZR ในขณะเดียวกัน ยังได้พัฒนาแอมป์แบบกำหนดเองได้ตามความต้องการที่แยกต่างหากสำหรับซับวูฟเฟอร์ DXS XLF

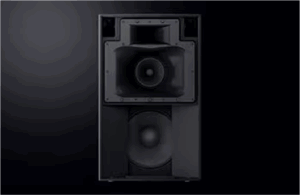

Custom designed transducers

HF transducer

ทรานสดิวเซอร์ HF ประกอบด้วยวอยซ์คอยล์ขนาด 2 นิ้วและไดรเวอร์การบีบอัดแบบ Throat ขนาด 1 นิ้ว ไดอะแฟรมไทเทเนียมและแม่เหล็กนีโอไดเมียมที่อยู่ในโครงอะลูมิเนียมหล่อทนความร้อนที่ทนทาน

MF transducer for the 3-way

ทรานสดิวเซอร์ MF สำหรับรุ่น DZR315 แบบ 3 ทางมาพร้อมทรงกรวยขนาด 8 นิ้ว วอยซ์คอยล์ขนาด 1.5 นิ้วที่ให้ประสิทธิภาพที่เหนือระดับและอัตราความผิดเพี้ยนที่ต่ำมากสำหรับความถี่ย่านต่ำถึงกลาง ทำให้ได้ค่า SPL สูงสุดที่สูงเป็นพิเศษถึง 143 dB และความชัดเจนของเสียง

LF transducer

ทรานสดิวเซอร์ LF ที่เป็นเอกสิทธิ์ของ Yamaha ใช้วอยซ์คอยล์ขนาดใหญ่ 3 นิ้ว โครงอะลูมิเนียมหล่อ และแม่เหล็กนีโอไดเมียมน้ำหนักเบาที่แข็งแกร่งมาก เพื่อรองรับกำลังสูงและการตอบสนองความถี่ต่ำที่ทรงพลัง ด้วยโครงสร้างที่มีน้ำหนักเบา ควบคุมการตอบสนองอย่างเข้มงวด โดยเฉพาะอย่างยิ่งในย่านเสียงกลางต่ำและเสียงร้อง ทำให้มั่นใจได้ว่าการตอบสนองโดยรวมจะทรงพลังและปราศจากเสียงเพี้ยนแม้ที่ระดับเอาต์พุตสูงสุด

Power in flexibility

Smart design for professional functionality

ลำโพง DZR15, DZR12 และ DZR10 มาพร้อมฮอร์นแบบหมุนได้เพื่อให้สามารถติดตั้งในแนวตั้งหรือแนวนอนและปรับให้เข้ากับมิติเสียงของแต่ละสถานที่ได้ องศาการกระจายเสียงของ DZR15 อยู่ที่ 90x50° และ DZR12 และ DZR10 มีองศาการกระจายเสียงจากตำแหน่งแนวตั้งอยู่ที่ 90x60° ฮอร์นที่มีทิศทางคงที่ได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับพื้นที่ใช้งานตามต้องการ โดยการลดการลดทอนของสัญญาณ (Roll-off) ซึ่งมักพบในการออกแบบฮอร์นทั่วไป

ตู้รุ่นนี้ผลิตขึ้นจากไม้อัดเกรดสูงหนา 15 มม. เคลือบด้วยโพลียูเรียเกรดทหารที่มีความแข็งแรงทนทานอย่างยิ่ง โครงสร้างของลำโพงฟูลเรนจ์ยังมีข้อต่อแบบปีกผีเสื้อเพื่อเพิ่มความแข็งแรงและลดการสั่นสะเทือนของตู้ รวมถึงพอร์ตที่มีรูปทรงแฟลร์ที่กว้างซึ่งช่วยลดเสียงรบกวนของพอร์ตแม้ในระดับเอาต์พุตที่สูงมาก การออกแบบโครงสร้างสำหรับ DZR15, DZR12 และรุ่น Dante แต่ละรุ่น ช่วยให้สามารถวางจอมอนิเตอร์ในโหมด Mirror ซึ่งสร้างสนามเสียงที่สมมาตรสำหรับผู้แสดง ทำให้เกิด "จุดที่น่าสนใจ" ที่ชัดเจนกว่าการกำหนดค่ามอนิเตอร์ทั่วไป (DZR10 / DZR10-D ไม่สมมาตร) ไม่ว่าจะเป็นระบบเสียงที่สมดุลในลักษณะ Dual Mono หรือ Stereo Monitor Mix ฟังก์ชันการวางลำโพงมอนิเตอร์เวทีในรูปแบบ Mirror-Mode ก็สามารถยกระดับการเล่นและการแสดงของคุณได้อย่างเด่นชัด

	องศาการกระจายเสียง	หมุนได้	มุมมอนิเตอร์	Mirroring
	H				V
DZR315/315-D			-	-	-
DZR15/15-D					●
DZR12/12-D					●
DZR10/10-D					-

U Brackets for vertical or horizontal mounting

ลำโพง DZR ซีรีส์ มาพร้อมกับจุดแขวนที่ให้คุณติดตั้งลำโพงแบบแขวนด้วยอายโบลท์มาตรฐาน* สำหรับรายละเอียดต่างๆ โปรดอ้างอิงจากข้อมูลจำเพาะ *ไม่รวมอายโบลท์

Utilities for safe and secure operation

DZR ซีรีส์ช่วยให้ตั้งค่าแผงควบคุมและถ่ายโอนข้อมูลผ่าน USB ได้อย่างรวดเร็วและง่ายดาย อีกทั้งยังมีฟังก์ชันล็อกแผงควบคุมเพื่อรักษาการตั้งค่าของคุณให้ปลอดภัย ผู้ใช้ยังสามารถส่งออกข้อมูล เช่น อุปกรณ์ภายในและข้อมูลบันทึกไปยัง USB เพื่อการแก้ไขปัญหาอย่างรวดเร็วในกรณีที่เกิดปัญหาขึ้น

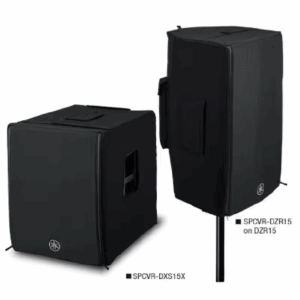

Functional Speaker Cover

ฝาครอบลำโพงจะช่วยปกป้องลำโพงจากสภาพอากาศที่ไม่พึงปรารถนาในระหว่างการใช้งานภายนอกอาคาร รวมทั้งฝุ่นละอองและสิ่งสกปรกเมื่อจัดเก็บในคลังสินค้า หรือแม้กระทั่งความเสียหายในระหว่างการขนส่งอุปกรณ์

• • ผ้าผลิตจากโพลีเอสเตอร์สามชั้นที่ทนทาน เคลือบ PVC ด้านในและเบาะด้านในช่วยลดแรงกระแทก
  • ตาข่ายด้านหน้าช่วยขยายเสียงด้วยฝาครอบ รวมทั้งช่วยให้มั่นใจถึงการระบายความร้อนของแอมป์
  • หลังคาด้านหลังช่วยให้เข้าถึงแผงด้านหลังได้ง่ายในขณะมีฝาครอบอยู่
  • ร่องจับช่วยให้เข้าถึงที่จับได้ง่าย
  • ช่องใส่สายเคเบิลเพิ่มเติมพื้นที่สำหรับถือสายเคเบิล
  • *หมายเหตุ: ฝาครอบนี้ไม่รับประกันถึงการป้องกันหยดน้ำ
